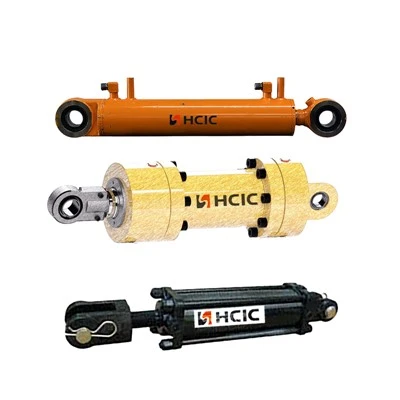

Enkelverkande hydraulcylinder

Cylinderpipa

Denna komponent håller ihop andra element som utgör den övergripande strukturen. Det håller dem i linje så att de fungerar effektivt som en enhet.

Kolvstång

Kolvstången ger i huvudsak stabilitet och förbinder kolven med huvud-/basplattans områden. Den tillåter rörelse i endast en riktning med den nödvändiga styrkan för att bibehålla god form under tryckkrafter som genereras av flödet av vätska inuti röret.

Cylinderhuvud och bas

Huvudet och bottenplattorna tjänar samma syfte. I kombination med tätningar eller packningar som sitter tätt runt stavens omkrets hjälper de till att hålla dammpartiklar borta från rören under drift. De upprätthåller fortfarande det konstanta trycket som behövs för kritiska jobb som att hålla fälten bevattnade. Portar skapar vägar genom vilka vätskor kan färdas, vilket möjliggör smidig funktion och sömlös prestanda under perioder av långvarig användning.

Cylinderpipa
Den hydrauliska cylinderns huvudkomponent är det sömlösa stålröret som innehåller kolven. Röret garanterar att cylindern rör sig smidigt. Den måste tåla tryck och slitage. Den är tillräckligt stark för säker inneslutning av de inre tryckzonerna. För att garantera dess kvalitet och hållbarhet i konstruktionen, används slipade rör som en del av bearbetningsprocesser med hög precisionstolerans som involverar design, värmebehandling, beläggningsmontering och teststeg innan de implementeras i användning. Förutom att ge styrka mot höga tryck, förhindras vätskeläckage av primär tätningsplacering inuti cylindern. Detta oumbärliga element ger också den långvariga motståndskraft som krävs i alla former av utrustning för hydrauliska system.

Kolv
Den avgörande delen av en hydraulcylinder är kolven, som delar upp tryckzonerna inuti sin cylindriska cylinder för att generera kraft och skapa linjär rörelse. Den fäster direkt på kolvstången som bär denna kraft vidare till vilken belastning den behöver överföra till. Tätningen mellan sig själv och väggarna måste förbli säker för optimal effektivitet. O-ringar, U-skålar eller V-ringstätningar garanterar sådan styrka genom att fästa sig tätt runt gängorna i vardera änden och förbinda dem båda med bultar eller muttrar som klarar höga påkänningsnivåer.

Kolvstång
Cylinderstången, vanligen kallad kolvstången, är ett viktigt element i den hydrauliska cylinderenheten. Denna förkromade ståldel kopplar samman maskinkomponenten till cylindern så att arbete kan utföras genom rörelse.

Cylinderhuvud
Cylinderhuvudet är säkert fäst vid cylinderröret med antingen en integrerad stångtätningsanordning eller en tätningsskruv. Det hjälper till att upprätthålla trycket inuti genom att omsluta tryckkammaren i ena änden av hydraulcylindern och säkerställa inget vätskeläckage. Detta ger optimal prestanda för just den typen av hydraulsystem och förhindrar eventuella skador på grund av bristande underhåll över tiden. Dessa element är nödvändiga för att upprätthålla tillförlitlighet och effektivitet.

Cylinderbas
Cylinderbasen ansluter till cylindern och fäster den vid mobil utrustning, vilket förhindrar att vätska kommer ut från dess sidor. Vanliga material som används vid tillverkning av denna komponent är stål, gjutjärn och aluminium. Gummi- eller plastringbas skapar en säker tätning mellan respektive kolvstång, cylindertrumma och ändlock. Det är viktigt att dessa tätningar ger perfekt passning för att förhindra vätskeläckage för optimal funktion av hydraulcylindrarna.

Tätningar och körtlar
Tätningar och packningar i hydraulcylindrarna förhindrar vätskeläckage och upprätthåller trycket. Det är viktigt att välja rätt material och design baserat på vissa förhållanden, som cylinderarbetstryck, hastighet, driftstemperatur etc. Elastomer nitrilgummitätningar fungerar bäst när det kommer till lägre temperaturer. Fluorocarbon Viton-tätningar är mer lämpade för högre temperaturer.

Hamnar
Hydraulcylindrar har många portar som är konstruerade för att säkerställa optimal prestanda och förhindra farligt läckage. Dessa inkluderar NPT, SAE O-ring, rörgänga halv koppling och ventilationsportar. Den har avsmalnande säten och tätningar för att säkra vätskeflödet samtidigt som risken för läckage minskar. Följaktligen är korrekt portdesign viktig för att säkerställa säker drift i ett hydraulsystem.

Design
I konstruktionsstadiet omvandlas kundens specifikationer till tekniska ritningar som beskriver hydraulcylinderns material, toleranser och dimensioner. Detta är det viktigaste steget i hela processen, och det är därför vi ser till att varje kund är utrustad med fullständiga tekniska ritningar innan vi producerar några komponenter. Designen tar hänsyn till de prestandaresultat som krävs av applikationen, kundens budget, storleksbegränsningar och andra överväganden.

Maskinbearbetning
En rad CNC-svarvar, fräs- och borrenheter med hög kapacitet finns tillgängliga för tillverkning av moderna hydraulcylindrar. Dessa maskiner är anordnade i celler på en produktionslinje för effektiv bearbetning och montering. Själva stavarna är förtillverkade av svarvad och härdad krom, redo att tillverkas till cylindrar av rätt storlek. Rostfritt eller höghållfast stål kan också användas.

Modern CNC-utrustning ger tillverkarna flexibiliteten att bearbeta komplexa och icke-standardiserade hydraulcylindrar. Under högvolymproduktion utförs kvalitetskontroll i cykeln genom noggranna mätkomponenter monterade på maskinen. Manuella svarvar används ibland också för prototyper och beställningar med låg volym.

Montering
Montering sker enligt de tekniska ritningar som överenskommits med kunden innan bearbetning. Detta föregås av en kvalitetskontroll för att minimera mängden materialhantering som krävs under monteringsprocessen. Montering kan innebära svetsning, i vilket fall alla åtgärder vidtas för att säkerställa den starkaste sammanfogningen. Svetsning kan automatiseras genom en CNC-svetsenhet, eller utföras manuellt om höghållfasta eller oregelbundna fogar krävs. Svetskonstruktioner testas i förväg i en virtuell miljö, och svetshållfastheten verifieras genom destruktiv testning.

Testning
Varje cylinder genomgår rigorösa prestandatester under kraft och belastning för att bekräfta dess specifikationer och hållbarhet. Ett kvalitetskontrollförfarande utesluter defekter och specifikationer bekräftas i linje med kundernas förväntningar. Vi använder koordinatmätmaskiner (CMM) för att verifiera kvalitetsstandarder och kalibrera varje cylinder innan leverans.

Även om testning och inspektion är en integrerad del av tillverkningsprocessen, sker visuell inspektion och miljökontroll även vid bearbetnings- och monteringsstadiet. Till exempel är man försiktig under hela processen för att förhindra att damm samlas på cylinderns inre yta – vilket kan hindra dess funktion.

Den grundläggande skillnaden mellan enkelverkande hydraulcylinder och dubbelverkande hydraulcylinder ligger i funktionsmekanismen för dessa två typer av cylindrar. I en enkelverkande cylinder verkar hydraulvätska endast på ena sidan av cylinderns kolv. Tryck som genereras av pumpen överförs genom vätskan för att förlänga pitonen. I en enkelverkande hydraulcylinder dras fjädern tillbaka till sitt ursprungliga läge av kraften som genereras antingen av tyngdkraften eller av viktbelastningen. Men i fallet med en dubbelverkande hydraulcylinder verkar hydraulvätska på båda sidor av kolven. Dessa cylindrar har portar i båda ändarna för indragning och utdragning av kolven och kraft alstras i båda ändarna. I dubbelverkande hydraulcylindrar krävs ingen yttre kraft för rörelse av kolven åt båda sidor.

Skillnaden mellan en enkelverkande hydraulcylinder och dubbelverkande hydraulcylinder som du enkelt kan se genom att titta på cylindrarna är antalet portar dessa cylindrar har. En enkelverkande hydraulcylinder har vanligtvis en port. Denna port är ansluten till pumpen genom de hydrauliska slangkopplingarna och trycket appliceras genom denna slang för att förlänga kolven och kolven dras sedan tillbaka till sitt ursprungliga läge av vikten. Medan vid dubbelverkande hydraulcylindrar finns två portar fästa på cylindrarna. En port som kallas för framporten används för att fästa hydraulslangen och förlänga kolven och den andra porten används för att dra tillbaka kolven.

En enkelverkande hydraulcylinder är en enkel maskin som är lätt att montera, installera och underhålla. Å andra sidan är de dubbelverkande hydraulcylindrarna komplexa maskiner som kräver mer underhåll och jämförelsevis svåra att installera.

Hydraulvätskekontamination
Hydraulvätska är avgörande för effektiva hydrauliska operationer, som håller din cylinder smord och hjälper till med värmeavledning och kraftöverföring. Förorenad hydraulvätska kan dock leda till skadad utrustning. Främmande partiklar fungerar som slipmedel, skadar kritiska inre komponenter eller skapar blockeringar i vätskeflödesbanan.

För att förhindra kontaminering, se först till att du förstår de olika typerna av hydraulolja och använder rätt formel för din utrustning. Kontrollera dessutom att vätskebehållaren förblir tätt förseglad för att skydda mot främmande föroreningar. Övervaka din vätska regelbundet för att säkerställa att den förblir ren och partikelfri.

Slitna eller skadade kolvtätningar
Även om tätningar är utmärkta för att förhindra vätskeläckage, slits de naturligt med tiden. Att inte byta ut slitna eller skadade kolvtätningar kan leda till vätskeläckage och otillräckliga nivåer av hydraulvätska i ditt system. Detta kan göra att cylindrar blir hydrauliskt låsta och inte kan dras in eller ut helt. Slitna tätningar kan också orsaka felinställningsproblem mellan tätningen och cylinderstången, vilket skapar problem med cylinderindragning.

Det är enkelt att förebygga dessa problem. Kontrollera regelbundet dina tätningar för skador och se alltid till att du använder ersättningstätningar av rätt storlek och material för systemets driftstemperatur och tryck.

3Mekanisk skada på cylinderstänger eller cylinder
Cylinderstänger och cylinder kan skadas av många anledningar, från stötar av tunga föremål eller maskiner till att försöka lyfta en tyngre last än vad din cylinder är klassad att klara. Eventuell deformation av stången och cylindern kommer att förhindra cylindern från att slå korrekt, vilket förhindrar dess förmåga att dras tillbaka helt.

Undvik överbelastning eller felhantering av din hydraulcylinder för att minska risken för mekanisk skada. Att byta ut spön och pipor vid första tecken på skada är avgörande inte bara för att åtgärda indragningsproblem utan också för att förhindra säkerhetsproblem och undvika att permanent skada din utrustning.

Tryckobalanser
Inre tryckobalanser kan skapa funktionsfel i ett cylindersystem, vilket påverkar dess förmåga att dra ut och in. Dessa obalanser kan bero på problem som hydraulvätskeläckage eller felinställningsproblem. Balanserat tryck är grundläggande för cylinderindragningsinsatser och varje obalans kan leda till gradvis eller omedelbart fel.

Se till att övervaka trycknivåerna i ditt hydrauliska cylindersystem för att lösa eventuella inkonsekvenser innan de kan eskalera. Justera eller byt ut ventiler och tätningar efter behov för att förhindra tryckobalanser och undvika skador.

Extrema temperaturer
Även om hydraulcylindrar fungerar effektivt i sina specifika temperaturintervall, kan operationer utanför intervallet skapa prestandaproblem eller skador. Intensiva höga temperaturer kan påskynda skador på tätningar eller försämra hydraulvätskan, vilket leder till vätskeläckage eller instabil drift. Extremt låga temperaturer kan göra att hydraulvätskan blir trög och tjock, vilket minskar dess smörjegenskaper och förhindrar ut- och indragningsansträngningar.

Om din hydraulcylinder inte dras in på grund av drift utanför det specificerade temperaturintervallet, avbryt driften och återuppta endast efter att ha återgått till säkra temperaturer. Innan du börjar igen, kontrollera att din hydraulolja, tätningar och ventiler fortfarande är tillförlitliga och säkra att använda. Använd endast din hydraulcylinder inom dess specificerade temperaturintervall för att skydda din utrustning.

Hydraulcylinderdrift
Ibland dras hydraulcylindrarna in när de inte borde. Detta problem, känt som hydraulcylinderdrift, orsakas av interna vätskeläckor och kännetecknas av att hydraulcylindrarna långsamt dras tillbaka under belastning. Även om den inte är lika allvarlig i lätta applikationer, kan en indragande hydraulcylinder under tung belastning orsaka stora skador på utrustningen och äventyra livet för alla i närheten. Kontrollera dina hydraulvätskenivåer rutinmässigt och inspektera dina cylindrar för tecken på läckande vätska för att undvika hydraulcylinderdrift.

Felaktig installation
Felaktig installation av en hydraulcylinder är skadligt och kan leda till flera mekaniska problem. Vanliga problem till följd av felaktig installation inkluderar felinriktning, accelererat slitage och försämring och totalt systemfel. Dessa problem belastar ditt hydraulsystem och skadar dess expanderande och indragande funktioner.

När du installerar din hydraulcylinder, var extra noga med att följa tillverkarens riktlinjer för att säkerställa korrekt cylinderinstallation. Observera ditt system ofta för att övervaka driften och snabbt identifiera eventuella funktionella problem om de uppstår.

Brist på rutinunderhåll
Vid det här laget har du förmodligen gissat det underliggande temat: rutinunderhåll skyddar din hydraulcylinder. Medan cylindrar är byggda för hållbarhet och livslängd, är det viktigt att utföra regelbundna underhållskontroller av alla aspekter av ditt hydraulsystem. Om du inte håller dig uppdaterad om din cylinders underhåll kan det leda till försämrad prestanda, skadad utrustning eller till och med misslyckade operationer.

Genomför rutinmässiga tester för att utvärdera din hydraulcylinder, från hydraulolja till tätningar till ventiler och mer. Kontrollera om det finns bucklor, böjningar eller skador och reparera ditt system vid behov. Att hålla sig medveten om ditt systems tillstånd hjälper dig att snabbt identifiera orsaker till att din hydraulcylinder inte dras in så att du kan lösa eventuella problem och komma tillbaka till arbetet så snart som möjligt.
